一、概述

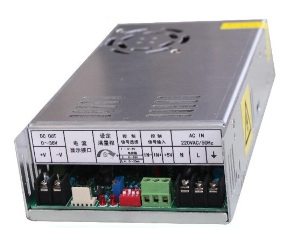

PSN型功率放大器是為磁粉制動器、磁粉離合器以及需要進行張力調整、控制的生產線而專門設計的；具有輸出功率大、手動控制十分方便、且兼容多種PLC及標準控制信號等特點。
二、技術參數
1、輸入電源： AC 210～230V 50HZ；
2、輸入信號： 0～5V、0～10V、0～20mA任選；
3、額定輸出： DC 24V DC0～3A（最大輸出功率72W）；
4、輸出模式： 0～24V電壓模式、0～3A電流模式可選（但須在訂貨時聲明）；
5、安裝尺寸： 左右寬×前后長=115×136 4-M4深8；
6、外形尺寸： 寬×高×長=115×50×215 重約1kg。

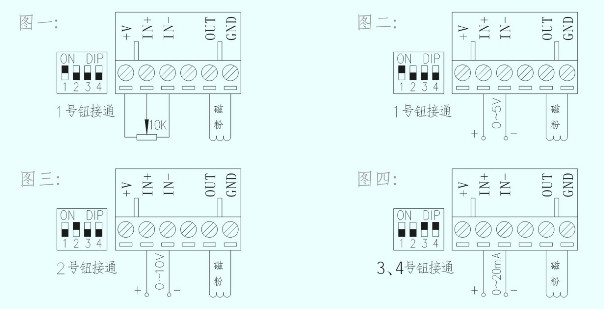

三、輸入、輸出接線端子及狀態選擇撥碼開關說明
1、當采用外部10K電位器手動控制張力時，撥碼開關及接線方法如圖一所示；
2、當輸入的外部控制信號為0～5V電壓信號時，撥碼開關及接線方法如圖二所示；
3、當外部控制信號為0～10V電壓信號時，則撥碼開關及接線方法如圖三所示；
4、當外部控制信號為0～20mA電流信號時，則撥碼開關及接線方法如圖四所示。
四、注意事項
1、工作條件： 環境溫度-10℃～40℃ 相對濕度不大于80%；
2、周圍環境無腐蝕性氣體、液體及塵埃；避免安裝在強烈振動的環境中；
3、安裝放大器的兩側應留有50mm以上的間隙，以保證放大器能自然通風散熱；
4、撥碼開關須嚴格按如上所示圖解進行撥碼，否則儀器無法正常工作。
